Brokování betonu: jak funguje a kdy je nejlepší volbou přípravy podkladu
13 min.
Co je brokování betonu, jak funguje technologie shot blasting a kdy je nejvhodnější pro kvalitní přípravu podkladu před aplikací podlah.
Cesta k ideálnímu profilu CSP: Jak dosáhnout špičkové kotevní hloubky
Brokování (shot blasting) je nejefektivnější metodou přípravy betonového podkladu pro průmyslové podlahy na větších plochách. Stroj centrifugální turbínou vrhá ocelové kuličky rychlostí 60–80 m/s na povrch betonu, čímž odstraní cementové mléko, otevře póry a vytvoří optimální adhezní profil — a to vše v uzavřeném recyklačním okruhu.
Co je brokování betonu — definice a princip
Brokování betonu (anglicky shot blasting) je metoda mechanické přípravy povrchu, při níž centrifugální turbína vrhá kalibrované ocelové kuličky (broky) velkou rychlostí na betonový povrch. Dopadající kuličky mechanicky odstraní nesoudržné vrstvy, otevřou póry betonu a vytvoří drsný adhezní profil vhodný pro pryskyřičné průmyslové podlahy.
Na rozdíl od diamantového broušení (abrazivní kontakt) a frézování (rázové sekání) pracuje brokování impaktem — každá kulička vytvoří při dopadu drobný kráter v betonové matrici. Souhrn mnoho takových dopadů za minutu výsledně obrousí a „vyčistí" povrch na úroveň pevného, soudržného betonu bez cementového mléka a dalších nesoudržných vrstev.
Jak funguje brokový stroj: centrifugální turbína a uzavřený okruh

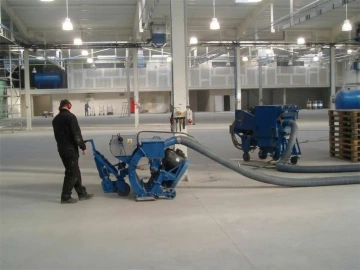

Průmyslový brokový stroj (shot blast machine) je pojezdové zařízení s jednou nebo více centrifugálními turbínami (rotory s lopatkami). Princip:
Turbína rozehnaná na cca 3 000–4 000 RPM vrhá ocelové kuličky průměru 0,4–1,2 mm na betonový povrch rychlostí 60–80 m/s
Dopad kuliček odstraní cementové mléko, nesoudržné fragmenty a drobné nečistoty
Deflektor a sběrač zachytí odražené kuličky + odlomené úlomky betonu + prach a vrátí je do stroje
Magnetický separátor oddělí ocelové kuličky (opětovně použitelné) od betonového odpadu
Průmyslový odsávací systém zachytí jemný betonový prach - okolí zůstane čisté
Klíčová výhoda: uzavřený recyklační okruh
Prach nevzniká v okolí — vše se zachytí dovnitř stroje. To je zásadní výhoda oproti broušení (které produkuje prach nutný k vysávání) a frézování (kde prach letí do prostoru). Brokování je proto vhodné i v provozech, kde nelze dlouho přerušit výrobu, nebo kde jsou přísné hygienické požadavky.
Ocelové kuličky jsou recyklovatelné — jeden sáček broků vydrží 50–100 průchodů strojem, než se rozpadnou na příliš jemný odpad nevhodný pro další použití.
Po této přípravě podkladu je nutné opětovně podklad vysát!
Pracovní záběr a výkon
Uvedené výkony jsou orientační. V praxi se mění podle šířky záběru, tvrdosti betonu, míry znečištění, počtu přejezdů a požadovaného CSP
Typ stroje | Záběr | Výkon | Nasazení |
|---|---|---|---|
Kompaktní pojezdový (Blastrac 1-8D, Sase S8) | 200–250 mm | 200–350 m²/hod | Střední haly, přístupy, opravy |
Střední průmyslový (Blastrac 1-20DPE) | 400–500 mm | 350–500 m²/hod | Průmyslové haly 500–5 000 m² |
Velký průmyslový (Blastrac 2-20DH, Wheelabrator) | 600–800 mm | 500–800 m²/hod | Logistická centra, parkoviště, > 5 000 m² |
Výsledný profil CSP: jak nastavit intenzitu brokování
Výsledný profil povrchu (Concrete Surface Profile dle ICRI 310.2R) závisí na:
Průměru broků: jemnější kuličky (0,4–0,6 mm) → CSP 3–4; hrubší (0,8–1,2 mm) → CSP 4–5
Rychlosti posuvu stroje: pomalejší → více dopadů na m² → hlubší profil
Stavu a pevnosti betonu: měkčí beton se „vybrousí" snáz → při stejném nastavení hlubší profil
Výsledný CSP | Odpovídá nastavení | Vhodný podlahový systém |
|---|---|---|
CSP 3 | Jemné broky, rychlý posuv | Epoxidové nátěry a stěrky 1–3 mm |
CSP 3–4 | Standardní nastavení | Lité epoxidové stěrky 2–4 mm |
CSP 4–5 | Hrubší broky nebo pomalý posuv | PU-beton, MMA stěrky ≥ 5 mm, těžké systémy |
> Praktické ověření: Po brokování provést pull-off test (ČSN EN 1542). Výsledek musí být ≥ 1,5 MPa. Brokování zpravidla nechá beton na původní pevnosti nebo ji mírně zlepší (odstraní slabou cementovou laitanci) — na rozdíl od frézování, které povrchovou pevnost dočasně snižuje mikrofrakturami.
Kdy brokovat — indikace pro průmyslové podlahy
1. Velké průmyslové plochy s čistým betonem
Na plochách > 500 m² bez silné kontaminace je brokování jednoznačně nejefektivnější metodou. Výkon 300–600 m²/hod zkrátí přípravu 500 m² z celého dne (broušení) na 2–3 hodiny.
2. Nový beton s cementovým mlékem (laitancí)
Čerstvý průmyslový beton (po 28 dnech) má na povrchu výraznou vrstvu laitance — cementového šlemu zhutněného do povrchu při tuhnutí. Brokování ji efektivně odstraní na celé ploše rovnoměrně, zatímco broušení trvá déle a může zanechat lokální nesourodý profil.
3. Po frézování — odstranění mikrofraktur
Frézování zanechá na povrchu betonu vrstvu s mikrofrakturami snižující odtrhovou pevnost. Brokování tuto vrstvu odstraní a obnoví pevný, soudržný podklad. V průmyslových zakázkách je kombinace frézování + brokování standardním dvojkrokem pro těžce znečistěné nebo výškově nerovné plochy..
4. Strojně hlazený beton (power float finish)
Hladký povrch po helikoptérovém hlazení má uzavřenou cementovou laitanci s nízkou drsností. Epoxid nebo PU se na takový povrch špatně přichytí. Brokování otevře povrch a vytvoří adhezní texturu.
5. Sanace starých průmyslových podlah s mírným znečistěním
Na rekonstrukcích hal se středně znečistěnými podlahami (prach, lehká povrchová mastnota, zbytky starého epoxidu < 0,5 mm) brokování v kombinaci s chemickým odmašťováním postačí jako příprava.
Kdy brokování nestačí
Brokování je velmi efektivní, ale má své limity:
Silná olejová kontaminace (> 5 mm hloubky)
Ocelové kuličky nemohou „extrahovat" olej hluboko v pórech betonu. Broky sice odstraní povrchovou vrstvu, ale olej pod ní zůstane. Správný postup: nejprve chemické odmašťování nebo frézování v hloubce kontaminace, pak brokování jako finální příprava.
Výškové nerovnosti > 3 mm
Brokování povrch nezrovná — pouze upraví jeho texturu. Hrbol 5 mm po brokování zůstane hrbolem 5 mm. Pro výškové korekce je nutné frézování nebo broušení.
Přístupy, okraje, rohy a pilíře
Pojezdový stroj se nedostane do vzdálenosti < 50–100 mm od stěn a sloupků. Okraje se vždy dodělávají ručním broušením (ruční bruska s diamantovým kotoučem).
Velmi tenké nebo poškozené desky
Na betonových deskách < 50 mm tloušťky hrozí, že intenzivní brokování způsobí mikrotrhlinky v celé tloušťce desky. Nutno konzultovat s technikem.
Postup brokování krok za krokem
Krok 1: Diagnostika a kontrola podkladu
Pull-off test, měření vlhkosti (CM metoda), vizuální prohlídka. Zjistit rozsah kontaminace, přítomnost starých nátěrů nebo laitance. Pokud je kontaminace silná → nejprve frézovat nebo odmastit, pak brokovat.
Krok 2: Předpříprava okrajů
RRučním broušením přebrousit okraje a rohy (100–150 mm od stěn), kam se pojezdový stroj nedostane. Tím bude hotová celá plocha bez slepých míst.
Krok 3: Brokování v pasech
Pojezdový stroj nastavit na požadovaný CSP (volbou broků a rychlosti). Pracovat v rovnoběžných pasech s přesahem 50–100 mm. Hlídat rovnoměrnost posuvu — zrychlování nebo zpomalování způsobí nestejnorodý profil.
Krok 4: Kontrola výsledku
Vizuálně: povrch musí být rovnoměrně matný, bez lesklých míst (laitance). Hmatově: drsný jako jemný brusný papír. Vodní test: kapka vody ihned vsákne — beton „dýchá".
Krok 5: Odtrhový test (pull-off)
Min. 1 bod na 50 m², výsledek ≥ 1,5 MPa. Při nižší pevnosti (pod 1,5 MPa) je beton strukturálně degradovaný. Brokování to nevyřeší. Plocha se musí hloubkově odfrézovat na zdravé jádro nebo lokálně zpevnit hloubkovou epoxidovou penetrací.
Krok 6: Penetrace a aplikace systému
Na připravený povrch ihned (nebo do 24 hod, aby nezačalo znovu usazovat prach) nanést penetraci. Povrch po brokování je extrémně savý — penetrace sjednotí savost a zabrání nerovnoměrnému vsáknutí finální stěrky.
Normový rámec pro ČR
Při návrhu a kontrole podkladu pro syntetické průmyslové podlahy v České republice je vhodné vycházet zejména z těchto dokumentů:
ČSN 74 4505 Podlahy – Společná ustanovení
ČSN EN 1542 Výrobky a systémy pro ochranu a opravy betonových konstrukcí – Zkušební metody – Stanovení soudržnosti odtrhovou zkouškou
ČSN EN 1504-10 Výrobky a systémy pro ochranu a opravy betonových konstrukcí – Použití výrobků a systémů a kontrola kvality provedení
ČSN EN 206+A2 Beton – Specifikace, vlastnosti, výroba a shoda
Časté otázky
Brokování (shot blasting) vrhá ocelové kuličky centrifugální turbínou na betonový povrch — impakt kuliček odstraní cementové mléko a vytvoří drsný profil CSP 3–5. Broušení používá diamantové kotouče a dosahuje jemnějšího profilu CSP 1–3. Brokování je rychlejší, ekologičtější (uzavřený okruh, minimum prachu) a vhodnější pro velké průmyslové plochy.
Brokové stroje pracují v uzavřeném recyklačním okruhu — kuličky i odlomené fragmenty betonu se zachytí zpět do stroje, magnetický separátor oddělí broky pro opětovné použití a HEPA filtr zachytí jemný prach. Okolí zůstane čisté. Je to zásadní výhoda oproti broušení nebo frézování, kde prach musí být průběžně vysáván.
Záleží na nastavení — průměru broků a rychlosti posuvu stroje. Standardní průmyslové brokování dosahuje CSP 3–4, což je ideální pro epoxidové stěrky 2–4 mm. Pro těžké systémy (PU-beton, MMA ≥ 5 mm) se nastaví na CSP 4–5 (hrubší broky, pomalejší posuv).
Suché brokování (průmyslový standard) vyžaduje suchý povrch pro správnou funkci magnetického separátoru a filtru. Vlhkost betonu (4–8 % CM) nevadí — broky pracují na pevném podkladu. Mokrý povrch (stojící voda) brokovat nel
Zbytkový mikroskopický prach tvoří po brokování separační vrstvu. Průmyslové vysátí celé plochy před penetrací není doporučení, ale bezpodmínečná fyzikální nutnost. Bez něj penetrace ztratí adhezi.
Brokovat je výhodnější pro velké plochy (> 200 m²), čistý nebo mírně znečistěný beton a těžké systémy vyžadující CSP 3–5. Broušení je vhodnější pro menší plochy, renovace (kde je potřeba jemnější profil CSP 1–2 pro tenké nátěry a nízké stěrky) a nedostupná místa, kam se pojezdový brokový stroj nevejde.
Zdroje
KK Stav s.r.o.
AB-Plast
Vacutec s.r.o.
Brokovani.cz
Stavební chemie Spolchemie
ICRI Technical Guideline No. 310.2R-2013
Sika CZ
