Broušení betonu před průmyslovou podlahou: příprava podkladu krok za krokem
13 min.
Kompletní postup přípravy betonového podkladu před pokládkou průmyslové podlahy včetně volby technologie a kontrolních parametrů.
Od diagnostiky k čistému betonu: Co se musí stát s podkladem před první vrstvou
Odborníci uvádějí, že 80 % poruch průmyslových podlah vzniká chybnou přípravou podkladu — nikoliv vadou samotného epoxidu nebo polyuretanu. Broušení betonu, brokování a frézování nejsou vedlejšími pracemi, jsou jedním ze základů, na kterých stojí (nebo padá) celá investice. Tento průvodce vysvětluje, jak se příprava provádí, co se musí změřit, a kde nejčastěji vznikají chyby, které zdraží celý projekt.
Co je příprava podkladu a proč rozhoduje o životnosti podlahy
Příprava podkladu je mechanické a chemické opracování betonového povrchu před nanášením průmyslové podlahy. Cílem je dosáhnout takového stavu povrchu, aby pryskyřice (epoxid, PU, MMA) pronikla do pórů betonu a vytvořila trvalé mechanické zakotvení.
Bez správné přípravy ani sebekvalitnější materiál nedokáže zajistit životnost. Epoxid se na nepřipravený beton „nalepí" — přilne k povrchu, ale nezakotví. Při prvním mechanickém namáhání nebo osmotickém tlaku vlhkosti se vrstva odloupne jako fólie.
Příprava má tři konkrétní cíle:
Odstranit cementové mléko — nesoudržnou povrchovou vrstvu vzniklou při tuhnutí betonu; má pevnost < 0,5 MPa, neumožňuje penetraci pryskyřice do podkladu
Otevřít póry betonu — vytvořit dostatečný profil povrchu (drsnost) pro mechanické kotvení systému
Ověřit fyzikální parametry — vlhkost, pevnost v odtrhu, stáří betonu; bez těchto hodnot je jakýkoliv výběr systému spekulace
Diagnostika betonu: co změřit před nasazením brusky
Mechanická příprava vždy začíná diagnostikou. Výsledky určí metodu přípravy i výběr systému.
Vlhkost betonu (CM metoda)
Zbytková vlhkost je nejčastější příčinou poruch v podobě puchýřů a separace vrstev. Standardní limit pro různé systémy:
Systém | Max. vlhkost (CM metoda) |
|---|---|
Standardní epoxidy | ≤ 4 % hmotnostních |
Anhydritové potěry | ≤ 0,5 % CM |
Polyuretanové systémy | ≤ 6 % CM |
PU-beton (Ucrete, PurCem) | ≤ 8 % CM |
Beton zraje standardně 28 dní — teprve pak splňuje kritéria vlhkosti pro většinu epoxidových systémů. Pokud harmonogram nedovolí čekat, volí se PU-beton nebo speciální epoxidové bariéry proti vlhkosti, které uzavřou kapilární systém podkladu.
> Rosný bod: Během aplikace i zrání musí být teplota podkladu minimálně o 3 °C vyšší než rosný bod. Pokud dojde ke kondenzaci vlhkosti na povrchu, může se u epoxidů objevit zmatnění, bělavé mapy nebo porucha přilnavosti..
Pevnost v odtrhu (soudržnost povrchu)
inimální požadavek: 1,5 MPa (ISO 4624). Beton s nižší pevností nebo dutinami se musí lokálně zpevnit epoxidovou maltou nebo polymer-betonem před nanášením finálního systému.
Vizuální prohlídka a anamnéza plochy
Stáří betonu a složení (C20/25, C25/30 ?)
Historie plochy: mastnota (autoservis, výroba), chemická kontaminace, starý nátěr
Přítomnost trhlin a výtluků
Rovinnost (odchylky > 5 mm na 2m lati vyžadují vyrovnání před pokládkou)

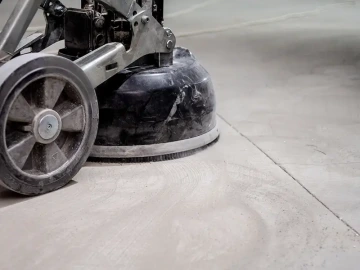

Broušení diamantovými kotouči: jak funguje a kdy se použije
Diamantové broušení je nejpoužívanější metoda přípravy podkladu pro průmyslové podlahy. Podlahová bruska (jednokotoučová nebo vícekotoučová planeta) pohybuje diamantovými segmenty po povrchu betonu a mechanicky odstraňuje nesoudržné vrstvy.
Co broušení odstraní
Cementové mléko a cementový šlem (nesoudržná povrchová vrstva)
Staré nátěry a laky do tloušťky cca 1–2 mm
Drobné nerovnosti a výstupky do 1–3 mm
Lepidla a tenké stěrky (v kombinaci se škrabáky)
Výsledný profil povrchu (CSP)
Norma ICRI 310.2R definuje stupnici CSP 1–9 (Concrete Surface Profile). Diamantové broušení dosahuje:.
Uvedené rozsahy CSP jsou typické orientační hodnoty. Skutečný profil závisí na typu stroje, segmentu, přítlaku, počtu přejezdů i tvrdosti betonu
Stupeň CSP | Popis povrchu | Vhodný systém |
|---|---|---|
CSP 1–2 | Mírně zdrsněný, jako jemný brusný papír | Nátěry, stěrky do 1,5 mm |
CSP 3 | Zřetelné rýhy a póry | Lité stěrky 2–4 mm |
CSP 4–5 | Hrubá textura (brokování) | PU-beton, těžké systémy ≥ 6 mm |
Pro agresivnější broušení na CSP 3 se volí diamantové segmenty s nižší tvrdostí pojiva nebo zvýší přítlak; na CSP 1–2 kotouče s vyšší tvrdostí a jemnějšími segmenty.
Kdy broušení nestačí
Situace | Doporučená metoda |
|---|---|
Silná olejová kontaminace (autoservisy, výrobní haly) | Chemické odmašťování, pak frézování nebo brokování |
Velká plocha, potřeba CSP 4–5 pro těžkou stěrku | Brokování (shot blast) |
Nerovnosti > 5 mm nebo odfrézování staré vrstvy | Frézování |
Nový beton < 28 dní, plochy < 50 m² | Ruční broušení úhlovou bruskou (nouzové) |
Brokování, frézování a broušení: srovnání tří metod
Kritérium | Broušení diamantem | Brokování (shot blast) | Frézování |
|---|---|---|---|
Princip | Diamantové segmenty rotují po povrchu | Ocelové kuličky (broky) dopadají na beton | Rotační nože odebírají vrstvu |
Výsledný profil | CSP 1–3 | CSP 3–5 | CSP 5–9 (hrubý) |
Odebraná vrstva | 0,2–1 mm | 0,5–2 mm | 2–10 mm |
Prach | Ano → průmyslové vysávání | Minimální (uzavřený okruh) | Ano → vysávání |
Vhodné pro | Nátěry, stěrky 1–3 mm | Větší plochy, těžké systémy | Silné znečistění, vyrovnání výšky |
Rychlost výkonu | 100–200 m²/hod | 300–600 m²/hod | 80–150 m²/hod |
Typické nasazení | Haly, dílny, logistika | Velké průmyslové plochy | Kontaminované povrchy, sanace |
Výkon strojů je orientační a v praxi se může výrazně lišit podle tvrdosti betonu, členitosti plochy, hloubky úběru, množství překážek a stupně kontaminace.
> Poznámka ke kombínování metod: U silně znečistěných ploch se nejprve provede frézování pro odstranění znečistění, a teprve poté brokování nebo broušení pro dosažení finálního adhezního profilu.
Postup přípravy podkladu krok za krokem
Krok 1: Diagnostika a plánování
Změřit vlhkost (CM metoda), provést odtrhový test (Pull-Off test), zdokumentovat trhliny a nerovnosti. Na základě výsledků vybrat metodu přípravy a systém podlahy.
Typický čas: 2–4 hodiny pro 500–1 000 m².
Krok 2: Čištění a odmaštění
Mastnota a oleje pronikají do betonu. Broušením se neodstraní — pouze se rozmaží po povrchu. Správný postup: nejprve průmyslové odmašťovadlo (alkalický čistič nebo speciální odmašťovací přípravek), nechat působit, poté tlakové mytí a vysušení. Teprve pak mechanická příprava.
Kritické: Vynechat tento krok u zaolejovaných ploch = nulová adheze epoxidu v mastných místech.
Krok 3: Mechanická příprava
Diamantové broušení, brokování nebo frézování dle plánu z diagnostiky. Při broušení dbát na rovnoměrné přejezdy strojní trasou (překrytí dráhy o 20–30 %) a pečlivé dobroušení rohů ruční bruskou.
Pozor na teplotu povrchu: za přímého slunce nebo při topení hala může být povrch přehřátý → počkat na ochlazení pod 30 °C.
Krok 4: Průmyslové vysávání
Bezprostředně po broušení celoplošné vysátí průmyslovým vysavačem (HEPA filtr pro jemný prach). Prach a jemné částice na povrchu fungují jako separační vrstva a naprosto eliminují adhezi pryskyřice.
Nekompromisní pravidlo: Vysát, pak znovu a zkontrolovat, pak nátěr — nikoliv vysát a rovnou natírat.
Krok 5: Reprofilace trhlin a výtluků
Každá trhlina v betonu musí být ošetřena před finální pokládkou. Prvně tyto vady zahrnují diagnostiku o jaký typ trhliny se jedná - statické nebo dynammické. V případě statických trhlin postupujeme takto - trhliny > 0,3 mm: proříznout na V-profil, vyčistit vzduchem a vyplnit epoxidovou maltou nebo PU zálivkou. Větší výtluky: vyspravit plastbetonem nebo epoxidovou maltou. Zrání oprav: u standardních epoxidů 24 h, u rychletuhnoucích opravných malt (MMA, rychlý cement) 1–3 hodiny, po kterých lze plochu okamžitě brousit
Přeskočit reprofilaci = trhlina se prokreslí do finální vrstvy a způsobí estetický defekt nebo funkční trhlinu.
Krok 6: Penetrace (primer)
Na připravený suchý povrch nanese penetrace — řídký epoxidový nebo PU primer naředěný výrobcem. Penetrace uzavře póry, sjednotí savost (zabrání lokálnímu přesycení nebo nedosycení pryskyřicí), zvýší adhezi základní vrstvy. Zrání 6–24 hodin dle teploty.
Savé betony nebo suché povrchy bez penetrace: hlavní vrstva se nerovnoměrně vsákne a vzniknou lokální adhezní defekty.
Typické chyby, které zdražují projekt
1. Vynechání CM měření vlhkosti
Vlhkost nad 4 % u epoxidu způsobí osmotické puchýře do 6–12 měsíců od pokládky. Oprava = kompletní strhnutí a nová pokládka.
2. Nedostatečné vysátí po broušení
Viditelně čistý povrch může stále obsahovat jemný prach v pórech.
3. Broušení zaolejovaného povrchu bez předchozího odmaštění
Brus mastnotu rozmaže do plochy, nevyčistí. Výsledek: nátěr se bude odlupovat v mastných místech — přesně tam, kde je největší mechanické zatížení.
4. Aplikace na mladý beton (< 28 dní)
Mladý beton znamená riziko osmotických puchýřů a trhlin ze smršťování.
5. Přeskočení penetrace na rychlých zakázkách
Penetrace „zdržuje" o 6–24 hodin. Bez ní však hlavní vrstva nestojí pevně — zvláště u nasákavých nebo starých betonů. Úspora 1 dne = riziko celoplošné reklamace.
Časté otázky
Ano. I vizuálně čistý beton má na povrchu cementové mléko — nesoudržnou vrstvu s pevností pod 0,5 MPa. Bez mechanické přípravy pryskyřice nevytvoří trvalé mechanické zakotvení a vrstva se pod provozním zatížením odloupne.
Povrch je matný, rovnoměrně zdrsněný a kapka vody se ihned vsákne (beton „dýchá"). Při ťukání nevzniká dutý zvuk. Pokud voda perlí nebo se nevsákne, zůstalo cementové mléko nebo mastnota.
Pro nátěry a tenké stěrky do 1,5 mm stačí CSP 2. Pro lité stěrky 2–4 mm se doporučuje CSP 3 (agresivnější broušení nebo brokování). Pro PU-beton ≥ 6 mm je ideální CSP 4–5 (brokování).
Broušení mokrého betonu je kontraproduktivní — cementové mléko se tmelí zpět do pórů. Beton musí být na vlhkost pod 4 % CM (pro epoxidy) nebo pod 8 % (pro PU-beton). Vlhkost se měří CM metodou, ne orientačně.
Cementové mléko (cementový šlem) je nesoudržná povrchová vrstva betonu vzniklá vystouplou vodou při vibrování nebo tuhnutí čerstvého betonu. Má nízkou pevnost (< 0,5 MPa) a zabraňuje pryskyřici proniknout k pevnému podkladu. Broušení ji mechanicky odstraní.
Orientačně: brokování 300–600 m²/hod, diamantové broušení vícekotoučovým strojem 100–200 m²/hod. Při použití rychletuhnoucích malt (1–3 h zrání) nezdržují lokální opravy celkový postup. Celkem 1–3 pracovní dny pro 1 000 m² v závislosti na stavu podkladu.
Pokud je stará vrstva celistvá (bez bublin, bez delaminací), pevná (odtrh > 1,5 MPa) a odmašťená, stačí „interfaciální broušení" — jemné přebroušení grit 80 pro zdrsňování mezivrstvového styku. Pokud jsou lokální poruchy, nejprve opravit, pak celoplošně přebrousit
Zdroje
Polymer Color s.r.o.
Stavební chemie Spolchemie
ASB Portal
KK Stav s.r.o.
AB-Plast
ICRI Technical Guideline No. 310.2R-2013
