Curling betonu a nerovnosti podlahy: příčiny, diagnostika a řešení

Curling betonu a nerovnosti podlahy: příčiny, diagnostika a řešení

Curling betonu je miskovitá deformace betonové desky způsobená diferenčním smrštěním — horní vrstva podlahy vysychá rychleji než spodní, zkracuje se a zvedá hrany a rohy smršťovacích polí. Zdvih může dosáhnout hodnot v řádu milimetrů až centimetrů. V průmyslové hale se to projeví jako rázové zatížení při přejezdu VZV přes nadzvednutý okraj, rychlým opotřebením kol a ložisek a postupným rozlámáním hran betonu v nejzatíženějších trasách. Rovinnost průmyslové podlahy hodnotí ČSN 74 4505, která pro standardní průmyslové podlahy stanovuje mezní odchylku 5 mm na 2metrové latě. Sanace se volí dle rozsahu zdvihu: od diamantového broušení přes frézování a reprofilaci až po injektáž pod desku při ztrátě podpory podloží.

Obsah

Mechanismus curlingu — proč se hrany zvedají

Faktory, které curling zhoršují

Dopady na provoz a VZV

Rovinnost a diagnostika — ČSN 74 4505

Sanační metody podle rozsahu

Postup sanace krok za krokem

Prevence při realizaci

Nejčastější otázky

mechanismus curlingu - proč se hrany zvedají

Curling (v české normě označovaný jako miskovitá deformace) vzniká z jedné fyzikální příčiny: horní a dolní povrch desky se smršťují různou rychlostí.

Průmyslové betonové desky jsou standardně odděleny od podkladní vrstvy PE fólií, která zabraňuje vsakování vody do štěrkopískového podsypu. Spodní povrch desky proto neschnout nemůže — vlhkost odchází výhradně z povrchu. Horní vrstva se smršťuje, spodní zůstává vlhká a drží svůj rozměr. Výsledkem je pnutí, které deformuje desku do miskovitého tvaru: střed zůstává v kontaktu s podkladem, hrany a rohy se zvedají.

Vlhkostní smrštění betonu dosahuje přibližně 0,7 mm/m při ustálené rovnovážné vlhkosti. Na ploše desky 6 × 6 m (plocha smršťovacího pole) představuje toto smrštění přes délku 6 m celkové zkrácení až 4,2 mm — a právě asymetrie tohoto zkrácení mezi horním a spodním povrchem je příčinou zdvihu rohů.

Curling se typicky projeví 30–60 dní po betonáži, kdy povrch betonu začne rychle ztrácet vlhkost. U desek s vyšším vodním součinitelem (w/c) nebo ve špatně ošetřených polích se deformace může projevit i dříve.

Faktory, které curling zhoršují

Ne každá průmyslová podlaha curluje stejně. Míra deformace závisí na kombinaci konstrukčních, materiálových a provozních faktorů

Klíčový konstrukční parametr: řezané spáry neumožňují přenos svislých sil na okrajích polí, takže zdvižená hrana nemá žádný mechanický odpor. Profily nebo trny osazené ve spárách mohou zdvih částečně omezit — ale neeliminují samotnou příčinu.

dopady na provoz a vzv

Zdvih rohů a hran v řádu 3–10 mm je pro pohyb pěší nevýznamný, ale pro vysokozdvižný vozík s tvrdými polyuretanovými koly je to jiná situace. Každý přejezd přes nadzvednutou hranu generuje dynamický ráz, jehož amplituda roste s rychlostí pojezdu a hmotností vozíku. Výsledky:

• Opotřebení kol a ložisek — ráz se přenáší přímo do kol, ložisek a převodovky; životnost kola se zkracuje

• Olamování hran betonu — hrana přijímá přímý náraz bez elastického tlumení; fragmenty betonu se postupně odlupují

• Zrychlení degradace celé trasy — odlomené fragmenty způsobují další poškozování jak podlahy, tak pojezdové techniky

• Bezpečnostní riziko — zdvihnutá hrana nad 6 mm je fakticky pochozní překážka; pro vozíky ve VNA skladech může i menší odchylka způsobit nestabilitu stožáru

Rovinnost a diagnostika — ČSN 74 4505

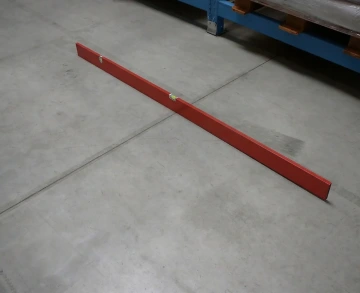

Rovinnost průmyslové podlahy se v České republice posuzuje dle ČSN 74 4505 Podlahy — Společná ustanovení. Metoda měření: dvoumetrová lať s distančními podložkami výšky 20 mm (kontaktní plocha 10 × 10 mm). Odměrným klínem se měří maximální a minimální vzdálenost mezi latí a povrchem podlahy. Skutečná odchylka = naměřená hodnota minus 20 mm výška podložky.

Mezní odchylky místní rovinnosti dle ČSN 74 4505:

• Průmyslové podlahy (výrobní a skladovací haly): 5 mm / 2 m lať

• Minimální počet měření: 5 měření na každých 100 m²

Pro VNA sklady (úzkochodé sklady s vysokoregálovými zakladači) jsou požadavky výrazně přísnější — rovinnost podlahy v uličce zakladače řeší ČSN EN 15620 (Ocelové statické skladovací systémy — Nastavitelné paletové regály — Tolerance, deformace a vůle), která navazuje na požadavky výrobce zakladače. V praxi to znamená toleranci zpravidla 2–3 mm / 2 m v ose pojezdové uličky.

Diagnostický postup při podezření na curling:

• Vizuální prohlídka: svítit pod latí napříč hranami smršťovacích polí, viditelná mezera potvrzuje zdvih

• Měření výšky zdvihu odměrným klínem na hranách a rozích polí

• Mapování problematických zón v pojezdových trasách

• Odtrhová zkouška dle ČSN EN 1542 pro ověření soudržnosti v místech plánované reprofilace — požadavek: přídržnost > 1,5 MPa s kohezním lomem v betonu

• U zdvihu > 5–10 mm: ověření, zda pod zdviženou hranou není vzduchová dutina — akustickou metodou nebo vrtem

Sanační metody podle rozsahu

Volba sanace závisí na velikosti zdvihu a stavu podkladního betonu:

Diamantové broušení

Vhodné pro zdvižené hrany do přibližně 3 mm, kde jde o přechod z vyvýšené hrany na okolní rovnou plochu. Broušení odstraní výstupek bez reprofilace podlahové plochy. Postup: hrubé kotouče 20–40 grit pro odebrání materiálu, přechod na 80–120 grit pro sjednocení struktury povrchu. Hloubka odbrušované vrstvy: typicky 1–2 mm. Omezení: nelze brousit příliš velké plochy nebo hluboké nerovnosti bez ztráty výšky podlahy a profilu. Poté vhodná zaprávka skrz snížení rizika vzniku zprašování.

Frézování

Pro hlubší nerovnosti nebo tam, kde je nutné odstranit degradovaný povrch. Frézovací hlava odstraňuje vrstvu v šířce 200–300 mm do hloubky typicky 10–20 mm. Výsledný povrch je hrubší a vyžaduje navazující reprofilaci. Frézování je agresivnější metoda — vnáší do desky vibrace, které mohou vést k dalším trhlinám v oslabených místech.

Reprofilace — samonivelační stěrky a epoxidové stěrky

Pro vyrovnání plošných nerovností nebo hlubokých výtluků po frézování. Cementové reprofilační malty (např. Knauf TS 630: tloušťka 5–50 mm; Knauf TS 635: 20–100 mm) nebo epoxidové samonivelační stěrky. Podmínka: přídržnost podkladu > 1,5 MPa s kohezním lomem v betonu dle ČSN EN 1542. Pro epoxidové stěrky: hmotnostní vlhkost betonu max. 4 % (CM metoda z hloubky min. 20 mm) a teplota podkladu min. +3 °C nad rosným bodem. Epoxidové potěry jsou vhodné pro místa s vysokým bodovým zatížením; cementové malty pro větší plochy kde je prioritou kompatibilita s betonem.

Injektáž pod desku

Pokud pod zdviženou hranou nebo rohem vznikla vzduchová dutina (deska ztratila oporu podloží), je broušení nebo reprofilace povrchu nedostatečná. Bez obnovení opory se deska pod zatížením VZV opět pohne. Postup: vrtat otvory v řadách cca 500–700 mm od sebe, a injektovat pod tlakem nebo gravitační metodou. Po ztuhnutí injektáže (min. 24 hodin) teprve sanovat povrch.

Postup sanace krok za krokem

Krok 1 — Vizuální prohlídka a mapování

• Projít pojezdové trasy, identifikovat zdvižené hrany a rohy smršťovacích polí. Označit kritické body.

Krok 2 — Měření rovinnosti

• Přeměřit označená místa dvoumetrovou latí dle ČSN 74 4505. Dokumentovat hodnoty odchylek.

Krok 3 — Zjištění stavu podloží

• Pokud je zdvih > 5 mm, ověřit přítomnost vzduchové dutiny pod hranou (poklepová zkouška nebo ultrazvuk).

Krok 4 — Volba sanační metody

• Dle tabulky výše: broušení, frézování, reprofilace nebo injektáž. Kombinace je běžná.

Krok 5 — Příprava podkladu

• Odstranit kontaminaci, prach a nesoudržný beton. Ověřit přídržnost podkladu odtrhovou zkouškou dle ČSN EN 1542 — požadavek: > 1,5 MPa s kohezním lomem v betonu.

Krok 6 — Provedení sanace

• Dle zvolené metody: broušení bez navazující vrstvy, nebo frézování + reprofilace maltou / stěrkou.

Krok 7 — Kontrolní měření

• Po dokončení a zatvrdnutí vrstev přeměřit dle ČSN 74 4505 stejnou metodikou jako před sanací. Porovnat stav.

Prevence při realizaci

Curling nevzniká náhle — jeho příčiny jsou dány rozhodnutími při projektování a betonáži. Klíčová opatření:

Minimalizace w/c poměru: nižší vodní součinitel = menší smrštění od vysychání = menší gradient mezi horním a spodním povrchem. V praxi se pro průmyslové podlahy doporučuje w/c ≤ 0,45.

Vlhkostní ošetřování betonu 7 dní: mlžení 2–3× denně, zakrytí parotěsnými plachtami nebo aplikace ošetřovacích nástřiků (curing compounds). Cílem je udržet povrch betonu viditelně vlhký a zpomalit odpařování. Důkladné ošetřování snižuje smrštění povrchových partií a omezuje gradient vlhkosti v průřezu desky.

Hustá síť řezaných spár: dle ČSN 74 4505 maximální rozestup spár 30× tloušťka desky, nejvýše však 6 m. Pro 150mm desku: max. 4,5 m × 4,5 m pole (ale nepřekročit 6 m). Menší pole = menší absolutní zdvih rohů.

Výztuž při horním povrchu: klasická měkká výztuž (sítě nebo pruty) v horní zóně desky mechanicky brzdí smrštění horní vrstvy a snižuje výsledný zdvih.

Včasné řezání spár: řezy se provádějí 6–24 hodin po betonáži (dle podmínek), kdy je beton dostatečně pevný, ale smrštění ještě neprojde jako nekontrolovaná trhlina.

časté otázky

Zdroje:

• TZB-info: Typické příklady reklamovaných poruch průmyslových podlah.

• iMaterialy: Vady průmyslových podlah a možnosti jejich sanace — 1. část

• iMaterialy: Vady průmyslových podlah a možnosti jejich sanace — 2. část

• TZB-info: Které požadavky na rovinnost podlah jsou přísnější — ČSN 74 4505, nebo DIN 18202?

• TZB-info: Průmyslové podlahy — vlivy na kvalitu (smrštění betonu).

• Heidelberg Materials CZ: Zásady správného ošetřování betonu.

• NRMCA CIP 19: Curling of Concrete Slabs. [concreteanswers.org]

• ČSN 74 4505 Podlahy — Společná ustanovení (mezní odchylky místní rovinnosti)

• ČSN EN 15620 — Ocelové statické skladovací systémy — Nastavitelné paletové regály — Tolerance, deformace a vůle (rovinnost podlahy VNA skladů)

• ČSN EN 1542 — Výrobky a systémy pro ochranu a opravu betonových konstrukcí, zkouška soudržnosti odtrhovou metodou
