Oprava výtluků v průmyslových podlahách — materiály a postup
16 min.
Výtluky v průmyslové podlaze opravujeme plastbetonem nebo epoxidovou maltou s dobou tvrdnutí 2–6 hodin. Opravená plocha je pochozí do 4 hodin, plně zatížitelná VZV.
Proč běžný beton na opravy nestačí: Výhody systémové reprofilace oproti provizorním řešením
Průmyslovým standardem pro opravu výtluků v průmyslové betonové podlaze je epoxidový plastbeton — směs dvousložkové pryskyřice a tříděných křemičitých písků různých frakcí — aplikovaný do rybinového (podkoseného) nebo kolmého řezu na mechanicky připravený podklad s přídržností > 1,5 MPa s kohezním lomem v betonu dle ČSN EN 1542. Pochozí je při +20 °C za 2–4 hodiny, plná zátěž VZV za 12–24 hodin. Pro mrazírny a non-stop provozy je jedinou volbou MMA pryskyřice — polymerizuje i při -30 °C a pochůzná je za 30–60 minut při +20 °C. Pro hluboké výtluky nad 30 mm a velké plochy volíme cementovou maltu třídy R4 dle ČSN EN 1504-3:2006. Bez řezu, přípustné hmotnostní vlhkosti podkladu a kotevního můstku se může oprava odloučit bez ohledu na volbu materiálu.
Co je výtluk a jak ho poznat

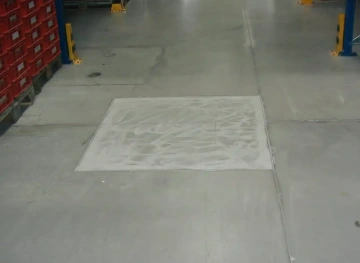

Výtluk v průmyslové podlaze je lokální poškození povrchové nebo nosné vrstvy s vydrolením materiálu pod úroveň stávající podlahy. Na rozdíl od trhlin nebo delaminace jde o prostorovou vadu — chybějící kus podlahy s ostrými hranami, který koncentruje dynamické rázové zatížení při pojezdu technikou a urychluje šíření poškození do okolí.
Výtluky poznáte vizuálně (odlomené hrany, vypadaný materiál) i akusticky — při přejezdu VZV se ozve charakteristický ráz. Drolení, prašnost nebo odlamování hran v okolí dilatačních spár signalizuje počáteční stádium degradace, které bez zásahu progresuje. Poruchy průmyslových podlah vznikají nejčastěji v oblasti spár a hran — nejexponovanějším místě vůči dynamickému rázovému zatížení kol vozíků.
Proč výtluky vznikají — 5 hlavních příčin
Výtluky v průmyslové podlaze vznikají kombinací mechanického namáhání a materiálových nedostatků podkladu. Pochopení příčiny je zásadní — bez její eliminace se oprava brzy zopakuje.
1. Pád těžkých předmětů
Nejčastější příčina lokálních výtluků. Pád palety, nářadí nebo strojní součásti z výšky vytváří bodový ráz, který překračuje pevnost povrchové vrstvy. Epoxidové podlahy (Shore D 80–90) jsou tvrdé, ale křehké — při bodovém nárazu dochází k lomu spíše než k plastické deformaci a energie rázu se přenese přímo do betonu pod nimi.
2. Pojezd VZV s tvrdými koly
Přejezd přes nerovnou spáru může vykazovat vysoké rázy do podlahové konstrukce, zvláště pokud se bavíme o technice s tvrdými polyamidovými koly. Opakované přejezdy postupně olamují hrany a rozšiřují poškození. Dynamické rázové zatížení je dominantní degradační mechanismus v logistických halách.
3. Nekvalitní beton nebo povrchová úprava
Podcenění třídy betonu, špatné ošetření čerstvého povrchu nebo nedostatečná penetrace vede k nízké soudržnosti. Při odtrhové zkoušce dle ČSN EN 1542 takový podklad vykazuje přídržnost pod 1,5 MPa nebo lom nastává adhezně na rozhraní místo kohezně v betonu — výtluky jsou pak otázkou měsíců.
4. Curling (kroucení betonových desek)
Horní povrch desky vysychá rychleji než spodní, což vede ke zkroucení a nadzvednutí rohů. VZV a NZV pak najíždí na nadzvednuté hrany, které se pod dynamickým zatížením postupně olamují.
5. Chemická degradace
V provozech s úniky olejů, kyselin nebo rozpouštědel dochází k hloubkové kontaminaci betonu. Olej snižuje povrchové napětí a narušuje kohezi a adhezi povrchových vrstev. Kyseliny rozpouštějí cementový tmel, čímž obnažují kamenivo a urychlují erozi.
Materiály pro opravu výtluků — srovnání
Volba materiálu závisí na hloubce výtluku, provozní teplotě a požadované době odstávky. Rámec pro výběr opravného systému dle závažnosti a charakteru poškození definuje ČSN EN 1504-9:2008.
Uvedené časy jsou orientační. Skutečná pochůznost, zatížitelnost a doporučená tloušťka opravy se vždy řídí technickým listem konkrétního výrobku, teplotou a vlhkostí při aplikaci.
Materiál | Pochozí za (+20 °C) | Plná zátěž VZV (+20 °C) | Min. teplota podkladu | Vhodný pro |
|---|---|---|---|---|
Epoxidový plastbeton | 2–4 h | 12–24 h | +10 °C | Výroba, logistika, sklady |
Epoxidová malta | 4–6 h | 24 h | +10 °C | Mělké výtluky, čisté provozy |
MMA pryskyřice | 30–60 min | 2–4 h | -30 °C | Mrazírny, non-stop provoz |
Cementová malta R4 | 2 h | 24 h | +5 °C | Hluboké výtluky, velké objemy |
PU zálivka | 1–2 h | 6–8 h | -5 °C | Potravinářství, elastické podklady |
Epoxidový plastbeton je směs dvousložkové epoxidové pryskyřice a tříděného křemičitého písku. Provozní pevnost pro pojezd VZV (30–50 MPa) dosáhne systém po 12–24 hodinách při +20 °C; plné chemické vytvrzení na 80+ MPa nastává po 7 dnech při +20 °C. Pod +10 °C teploty podkladu se vytvrzování dramaticky zpomaluje — pod rosným bodem kondenzace vzdušné vlhkosti zničí adhezi primeru ještě před aplikací plastbetonu. Je odolný vůči olejům, louhům a většině průmyslových rozpouštědel. U rozsáhlých oprav (nad 1–2 m²) je nutné počítat s rozdílem koeficientu délkové roztažnosti epoxidu a betonu — v prostředích s výraznými teplotními výkyvy hrozí postupné usmyknutí vrstvy od podkladu.
MMA (metylmetakrylát) polymerizuje radikálovou reakcí, která probíhá i při -30 °C. To z něj dělá jediný materiál použitelný pro opravy v mrazírnách bez přerušení chlazení. Nevýhodou je silný zápach při aplikaci (nutné větrání nebo respirátor s filtrem organických par) a vyšší materiálová cena oproti epoxidu.
Cementové malty třídy R4 (SikaEmaco, Groutex) jsou nejvýhodnější pro hluboké výtluky nad 30 mm. Třída R4 dle ČSN EN 1504-3:2006 požaduje pevnost v tlaku ≥ 45 MPa po 28 dnech při +20 °C — výkonnější produkty přesahují 80 MPa. Oproti epoxidovým systémům výrazně nižší náklady na materiál při velkých objemech.
Nevíte, který materiál zvolit?
Postup opravy krok za krokem
Oprava výtluků se řídí ČSN EN 1504-3:2006 (opravné malty) a ČSN EN 1504-10:2004 (příprava podkladu a aplikace systémů). Samotná práce trvá v řádu desítek minut na jeden výtluk; doby pochoznosti závisí na zvoleném materiálu a teplotě podkladu — viz tabulka výše.
1. Diagnostika, ohraničení a rybinový řez (ČSN EN 1504-10:2004)
Vizuální prohlídka celé plochy. Každý výtluk se ohraničí diamantovým řezem do pravidelného obdélníku — nepravidelné hrany koncentrují napětí a vedou k opětovnému praskání.
Rybinový řez (podkosení hran): Ideální řez, díky kterému zaprávka odolá smykovému zatížení od pojezdu VZV, které by ji mohlo postupně vytlačit ven jako volnou desku z rámu. Hrany výtluku se narizují pod mírným úhlem — rybinový nebo minimálně podkosený řez vytvoří průřez ve tvaru obráceného trychtýře. Reprofilační hmota do něj zateče a po vytvrzení tvoří mechanický zámek odolávající tahové i smykové síle. Pravoúhlý řez je přijatelný především u hlubokých výtluků nad 15 mm, kde hmota sama o sobě vytvoří dostatečný kořen.
Pokud je okolí výtluku duté (delaminace vrstev), řez se rozšíří až na zdravý podklad — ověřit odtrhovou zkouškou dle ČSN EN 1542: platný výsledek vyžaduje přídržnost > 1,5 MPa s kohezním lomem v betonu.
Další variantou ověření delamice vrstev v okolí výtluku je akustická metoda.
2. Kontrola zbytkové vlhkosti podkladu
Před aplikací penetrace se měří hmotnostní vlhkost metodou CM (karbid kalcia) ze vzorku odebraného z hloubky min. 20 mm — povrchové měření výrazně podhodnocuje skutečnou vlhkost podkladu. Epoxidové a MMA systémy vyžadují většinou max. 4 % CM — při vyšší hodnotě pryskyřice nezmáčí kapiláry betonu, koheze ani adheze se nevytvoří a oprava se odloučí v řádu týdnů.
Při překročení limitu: podklad vysušit průmyslovými sušiči nebo temperovacími rohožemi, případně zvolit epoxidový primer certifikovaný pro aplikaci na vlhký podklad (dostupné systémy tolerují do 6–8 % CM).
3. Penetrace— kotevní můstek
Podklad se napenetruje nízkoviskózní epoxidovou pryskyřicí nebo MMA primerem. Penetrace vsákne do kapilár betonu a vytvoří kotevní vazbu (koheze do betonu + adheze k reprofilační hmotě).
Podmínky aplikace: Teplota podkladu musí být minimálně +3 °C nad rosným bodem — aplikace pod touto hranicí způsobí kondenzaci vzdušné vlhkosti na povrchu betonu a primer ztratí adhezi ještě před nanesením reprofilační hmoty.
Klíčové pravidlo open time: Epoxidový plastbeton a MMA reprofilační hmoty se aplikují do zavadlého (mírně lepivého) kotevního můstku — ne do čerstvého/mokrého ani do ztvrdlého. Fyzikálním limitem je okno, kdy primer dokončil penetraci do kapilár betonu, ale ještě nesrostl do tuhé vrstvy. Zavadlý primer se prosype suchým křemičitým pískem, který zvýší mechanické ukotvení zaprávky. Aplikace do mokrého primeru nebo do ztvrdlého můstku výrazně zvyšuje riziko delaminace vrstev.
U cementových opravných malt třídy R4 se používá cemento-polymerní kotevní můstek metodou „živý do živého" — opravná malta se klade bezprostředně na čerstvě nanesený, nevyschlý primer.
4. Aplikace reprofilační hmoty (ČSN EN 1504-3:2006)
Průmyslovým standardem je plastbeton — epoxidová nebo MMA pryskyřice plněná frakcí sušeného křemičitého písku. Písek plní dvojí fyzikální funkci: absorbuje exotermické teplo reakce a eliminuje smrštění vytvrzené vrstvy. Čistá pryskyřice bez plniva se v průmyslových výtlucích nepoužívá. Příliš mnoho tvrdidla nezrychlí vytvrzení, ale zhorší mechanické vlastnosti.
Díky plnění křemičitým pískem je exotermická reakce i smrštění pod kontrolou. Výtluk se proto plní a hutní v jedné souvislé mase (monoliticky), čímž se zamezí vzniku studených spojů uvnitř opravy.
Cementové malty třídy R4: Vrstvení se provádí z jiného důvodu — omezení smrštění a limitů maximální frakce kameniva. Hydratační teplo cementu je podstatně nižší než exotermie rychlých organických systémů.
5. Zarovnání a vytvrzení
Srovnání povrchu do roviny okolní podlahy. Po vytvrzení strojní přebroušení přechodu, aby se odstranily nerovnosti. Doby pochůznosti a zatížitelnosti technikou závisí na materiálu a teplotě podkladu — viz tabulka materiálů.
Doba realizace a návrat do provozu
Oprava výtluků nevyžaduje odstávku celé haly — pracujeme po úsecích, okolní plocha zůstává přístupná.
Typ opravy | Pochozí za (+20 °C) | Plná zátěž VZV (+20 °C) |
|---|---|---|
Lokální výtluky (do 5 m²) | 2–4 h | 12–24 h |
Výtluky u dilatací (s opravou hrany) | 2–4 h | 12–24 h |
Plošná reprofilace (desítky m²) | 4–6 h | 24–48 h |
Rychlá oprava MMA (non-stop provoz) | 30–60 min | 2–4 h |
Kdy se vyplatí sanace a kdy výměna podlahy
Rozhodování mezi lokální opravou a výměnou celé podlahy závisí na rozsahu poškození a stavu nosné desky.
Sanace (oprava) se vyplatí, když:
- Výtluky pokrývají méně než 20–30 % plochy
Nosná betonová deska je bez strukturálních trhlin
Podklad splňuje odtrhovou zkoušku dle ČSN EN 1542 — přídržnost nad 1,5 MPa s kohezním lomem v betonu
Požadujete minimální odstávku provozu
Výměna je nutná, když:
Poškození je plošné (nad 30 % plochy)
Nosná deska vykazuje hluboké trhliny, curling nebo propad
Podklad je hloubkově kontaminován oleji nebo kyselinami
Přídržnost je pod 1,0 MPa nebo lom nastává adhezně — nová vrstva se neudrží
ČASTÉ OTÁZKY
Závisí na hloubce a provozu. Pro výtluky 3–50 mm ve standardním průmyslovém provozu je první volbou epoxidový plastbeton — provozní pevnost 30–50 MPa po 12–24 hodinách při +20 °C, odolný vůči olejům a louhům. Pro mrazírny a non-stop provozy MMA pryskyřice (polymerizuje i při -30 °C, pochozí za 30–60 min). Pro hluboké výtluky nad 30 mm cementová malta třídy R4 dle ČSN EN 1504-3:2006.
Fyzikálním limitem epoxidových a MMA systémů je 4 % CM — měřeno karbid kalciovou metodou ze vzorku z hloubky min. 20 mm (povrchové měření podhodnocuje skutečnou vlhkost). Při vyšší hodnotě pryskyřice nezmáčí kapiláry betonu, nevznikne koheze ani adheze a oprava se odloučí v řádu týdnů. Alternativou jsou vlhkostně tolerantní primery (limit 6–8 % CM).
Provozní pevnost pro pojezd VZV (30–50 MPa) dosáhne plastbeton po 12–24 hodinách při +20 °C. Plné chemické vytvrzení na 80+ MPa nastává po 7 dnech při +20 °C. Pod +10 °C teploty podkladu se vytvrzování dramaticky prodlužuje — pod touto hranicí aplikaci epoxidu neprovádějte.
Ano. MMA pryskyřice polymerizuje radikálovou reakcí i při -30 °C a je plně zatížitelná za 2–4 hodiny při +20 °C — jediný materiál použitelný v hlubokomrazicích tunelech bez odstavení a temperování prostoru. Epoxidový plastbeton a cementové malty R4 vyžadují teplotu podkladu minimálně +5 až +10 °C.
Relevantní normy pro český trh
Pokud chcete, aby oprava stála na normově čitelném základu, mají pro delaminaci epoxidové podlahy největší význam tyto dokumenty:
ČSN 74 4505 – Podlahy – Společná ustanovení. Aktuální vydání bylo publikováno 1. července 2025 a je účinné od 1. srpna 2025.
ČSN EN 1542 – stanovuje soudržnost odtrhovou zkouškou. Pro diagnostiku přídržnosti podkladu jde o klíčový dokument.
ČSN EN 1504-2 – řeší systémy ochrany povrchu betonu. U mechanicky namáhaných podlah se posuzuje spolu s požadavky na podlahové potěrové materiály.
ČSN EN 13813 – definuje vlastnosti a požadavky na potěrové materiály, včetně materiálů ze syntetické pryskyřice.
ČSN EN 1504-3 – používá se pro opravné malty a reprofilace.
ČSN EN 1504-5 – vztahuje se na injektáž betonu, pokud je tento postup vůbec technicky vhodný.
ČSN EN 1504-9 – dává obecné zásady pro volbu výrobků a systémů při opravách.
ČSN EN 1504-10 – řeší použití výrobků a systémů na stavbě a kontrolu kvality provedení.
