Penetrace v průmyslových podlahách: význam, druhy a správná aplikace
10 min.
Shrnutí role penetrace v průmyslových podlahách: správný typ, aplikace i kontrola podmínek, které rozhodují o životnosti celého systému.
Klíčová role penetrační vrstvy v souvrství průmyslových podlah
Penetrace není nátěr navíc, ale chemický adhezní můstek — první a kritická funkční vrstva systému. Aplikuje se výhradně na podklad s přídržností > 1,5 MPa s kohezním lomem v betonu dle ČSN EN 1542, hmotnostní vlhkostí max. 4 % CM (z hloubky min. 20 mm) a teplotou povrchu min. +3 °C nad rosným bodem. Nesplnění kterékoli z těchto podmínek vede k fyzikálně nevratnému selhání adheze: puchýře, mapy, krátery, odlupování hran nebo lokální delaminace.
Co je penetrace a proč je klíčová
Penetrace je první funkční vrstva systému na připraveném podkladu. Její role je technická:
Zvýšit adhezi
Vytvoří chemickou vazbu mezi betonem a navazující vrstvou — základ pro přídržnost > 1,5 MPa dle ČSN EN 1542.
Sjednotit savost
Beton není homogenní. Penetrace omezí rozdílné vsaky a tím i nerovnoměrné vytvrzování navazující stěrky.
Uzavřít póry
Snižuje riziko výronu vzduchu z podkladu a vzniku kráterů ve finální vrstvě.
Stabilizovat povrch
Zpevní slabší svrchní zónu po mechanické přípravě (brokování, frézování).
U epoxidových systémů je penetrace stejná chemická báze jako navazující vrstvy. To je výhoda pro kompatibilitu a dlouhodobou stabilitu systému.
Jaké typy penetrací se používají
V průmyslové praxi rozlišujeme tyto skupiny:
Typ penetrace | Kdy ji používáme | Hlavní přínos | Riziko při špatném použití |
|---|---|---|---|
Epoxidová nízkoviskózní | standardní podklad, vlhkost max. 4 % CM | vysoká adheze, uzavření pórů | bubliny při překročení 4 % CM (osmotický tlak) |
Polyuretanová reaktivní | specifické podklady polyuretanových systémů, pružné membrány, požadavek rychlosti | dobré mechanické kotvení | citlivost na klimatické podmínky |
Bariérová (vlhkostní) | podklady s vlhkostí 4–6 % CM (certifikované systémy až 8 % CM) | omezení rizika osmotického tlaku při zvýšené vhkosti | použití mimo schválené vlhkostní rozsahy neřeší problém |
Speciální adhezní můstky | atypické podklady a detaily (spáry, prostupy) | přizpůsobení konkrétní situaci | ztráta kompatibility při míchání systémů různých výrobců |
Fyzikálním limitem pro aplikaci je vždy kombinace tří parametrů: přídržnost podkladu > 1,5 MPa (ČSN EN 1542), vlhkost v povoleném rozsahu pro zvolený typ a teplota min. +3 °C nad rosným bodem. Porušení podmínek je nejkratší cesta k reklamaci.
Jak vybrat správnou penetraci pro konkrétní podklad
Výběr není „podle ceníku“, ale podle dat z podkladu:
Stav a kvalita povrchu
Přídržnost po přípravě > 1,5 MPa s kohezním lomem v betonu (ČSN EN 1542).
Povrch bez šlemu, prachu a separačních vrstev.
Absence aktivních výronů kontaminace.
Vlhkost a riziko vzlínání
Vlhkost měříme CM metodou z hloubky min. 20 mm. Standardní epoxidová penetrace vyžaduje max. 4 % CM. Bariérová penetrace pokrývá rozsah 4–6 % CM (certifikované systémy až 8 %). Nad tímto limitem je aplikaci nutné zastavit — žádný typ penetrace neřeší strukturálně přesycený beton.
Provozní zatížení
Těžký pojezd, chemická expozice, mytí, teplotní šoky. Čím tvrdší provoz, tím menší tolerance na chybu v penetraci.
Návaznost vrstev
Penetrace musí být kompatibilní s navazujícím systémem. Kombinace penetrace a stěrky od různých výrobců bez systémového ověření je zdroj selhání.
Realizační podmínky
Teplota podkladu min. +3 °C nad rosným bodem, relativní vlhkost vzduchu max. 80 %. Fyzikálním důvodem je zamezení kondenzace na povrchu betonu, která způsobí emulgaci penetrace a ztrátu adheze.
Nejčastější chyby při aplikaci
Aplikace na nedostatečně připravený podklad
Prach, šlem nebo mastnota pod penetrací — přídržnost pod 1,5 MPa (ČSN EN 1542) znemožní fungující adhezní můstek.
Nedodržení klimatických podmínek
Aplikace při teplotě podkladu pod rosným bodem způsobí kondenzaci — emulgaci penetrace a ztrátu adheze.
Nesprávná spotřeba
Příliš málo (pod 0,3 kg/m²) = neuzavřené póry; příliš moc (nad 0,5 kg/m²) = film s rizikem defektů a prodlouženou dobou vytvrzení.
Chybný timing mezi vrstvami
Přetažené nebo podstřelené přelakovací okno — navazující stěrka nenajde aktivní povrch pro chemické kotvení.
Nekompatibilní kombinace materiálů
Penetrace a vrchní systém od různých výrobců bez systémového ověření.
Ignorování výsledků diagnostiky
Podklad neprojde odtrhem > 1,5 MPa dle ČSN EN 1542, přesto se pokračuje v aplikaci.
Postup aplikace penetrace krok za krokem
Krok 1: Ověření podkladu
Provést pull-off test dle ČSN EN 1542 — přídržnost > 1,5 MPa s kohezním lomem v betonu. Povrch vysát od veškerého prachu a mikrofragmentů po brokování nebo frézování. Bez tohoto kroku penetrace nevytvoří chemickou vazbu s betonem.
Krok 2: Měření vlhkosti CM metodou
Odběr z hloubky min. 20 mm. Standardní epoxidová penetrace: max. 4 % CM. Bariérová penetrace: 4–6 % CM (certifikované systémy až 8 % CM). Nad limitem — aplikaci zastavit.
Krok 3: Kontrola klimatu
Teplota podkladu min. +3 °C nad rosným bodem. Relativní vlhkost vzduchu max. 80 %. Zaznamenat do protokolu před zahájením míchání.
Krok 4: Míchání
Přesný hmotnostní poměr složek dle systému. Mísit min. 3 minuty pomaloobrátkovým mísidlem (max. 400 RPM) do homogenní konzistence bez pruhů. Nedodržení poměru způsobí nekompletní síťování pryskyřice.
Krok 5: Aplikace raklí a válečkem nebo hladítkem
Spotřeba cca 0,3–0,5 kg/m² v závislosti na savosti podkladu a profilu CSP. Nejprve roztáhnout raklí do rovnoměrné vrstvy, poté zaválečkovat pro uzavření pórů. Bez suchých map a přebytků — přebytek penetrace tvoří film s rizikem defektů.

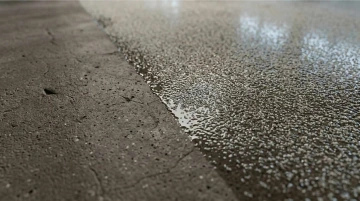

Krok 6: Zásyp křemičitým pískem
Ihned po nanesení penetrace zasypat povrch křemičitým pískem frakce např. 0,3–0,8 mm. Zásyp zajišťuje mechanické kotvení (klínový efekt) pro navazující stěrku — zvyšuje přídržnost finálního systému. Po vytvrzení penetrace přebytek písku zamést, přebrousit a vysát. Tento postup není vyloženě nutný dělat, pokud penetraci aplikujeme formou záškrabu. Závisí ovšem na požadovaných drsnostech povrchu.
Kontrolní body před další vrstvou
Před aplikací stěrky nebo nátěru musí být jasně potvrzeno:
Přídržnost podkladu po penetraci > 1,5 MPa s kohezním lomem v betonu (ČSN EN 1542).
Hmotnostní vlhkost betonu max. 4 % CM ověřená CM metodou z hloubky min. 20 mm.
Penetrační vrstva je rovnoměrná, spotřeba 0,3–0,5 kg/m², bez suchých map a přebytků.
Nejsou viditelné mokré mapy nebo lokální defekty (bubliny, krátery).
Přelakovací okno odpovídá technickým podmínkám systému — navazující vrstva je připravena.
V kritických zónách jsou k dispozici výsledky kontrolních odtrhových testů.
Právě tento krok odděluje „rychlou realizaci“ od dlouhodobě funkční podlahy.
Nejčastější otázky
Ano. Nový beton má povrchovou laitanci, heterogenní savost a póry, které bez penetrace způsobí nerovnoměrné vytvrzování finální vrstvy a riziko kráterů. Penetrace navíc ověří, zda podklad splňuje přídržnost > 1,5 MPa dle ČSN EN 1542 — podmínku pro jakýkoli pryskyřičný systém.
Bariérová penetrace je nutná, když hmotnostní vlhkost betonu je v rozsahu 4–6 % CM. Certifikované systémy tolerují až 8 % CM. Standardní epoxidová penetrace při těchto hodnotách selže osmotickým tlakem — tvorba puchýřů je fyzikálně nevyhnutelná. Bariérová penetrace není náhrada diagnostiky: podklad musí splňovat přídržnost > 1,5 MPa dle ČSN EN 1542.
Rovnoměrný, matný povrch bez suchých map a přebytků. Spotřeba 0,3–0,5 kg/m² v závislosti na savosti podkladu. V kritických objektech se provádí kontrolní odtrhová zkouška po vytvrzení: výsledek > 1,5 MPa s kohezním lomem v betonu dle ČSN EN 1542.
Příčinami jsou: vlhkost podkladu nad 4 % CM (osmotický tlak), aplikace při teplotě podkladu pod rosným bodem (kondenzace), neuzavřené póry po nedostatečné mechanické přípravě, přestřílená spotřeba nebo nesprávný míchací poměr komponent.
Ano. Výrobce garantuje kompatibilitu v rámci systému — chemické síťování, přelakovací okna a mechanické vlastnosti navazující vrstvy jsou navrženy jako celek. Kombinace penetrace a stěrky od různých výrobců bez systémového ověření je zdroj nejasných poruch a reklamací.
Zdroje
Sika Sikafloor-161 (dew point, moisture limits)
Sika Sikafloor-161 HC Screed (application limits)
Sika bonding primer overview
Mapei Mapefloor I 914
Mapei Planiseal Max (moisture barrier context)
