Rovinnost průmyslové podlahy — ČSN 74 4505 a měření
11 min.
Vysvětlení tolerancí rovinnosti průmyslových podlah podle ČSN, metod měření i dopadů na VZV, regálové systémy a bezpečnost provozu.
Průvodce normami a metodikou: Jak správně měřit a interpretovat tolerance
Rovinnost průmyslové podlahy je odchylka povrchu od ideální roviny, měřená dvoumetrovou měrnou latí s 20mm distančními podložkami dle ČSN 74 4505:2025, článek 7.4. Přípustná maximální odchylka závisí na třídě podlahy: od 2 mm pro přesné průmyslové provozy s VZV až po 10 mm pro hrubé stavební podlahy. Nesplnění tolerance přímo ohrožuje stabilitu regálových systémů, bezpečnost provozu vozíků a životnost souvrství.
Co je rovinnost (nivelita) průmyslové podlahy
Rovinnost (nivelita) průmyslové podlahy je maximální přípustná odchylka povrchu od ideální rovné plochy, vyjádřená v milimetrech na definované délce měření. Hodnotí se jako největší mezera mezi povrchem podlahy a přiloženou měrnou latí. Čím menší odchylka, tím přesnější podlaha — a tím vyšší nároky na realizaci i přípravu podkladu.
Termíny "rovinnost" a "nivelita" se v češtině používají jako synonyma, technicky je přesnější "rovinnost" — vztahuje se k celkové planárnosti povrchu. "Nivelace" označuje proces vyrovnávání, nikoli výsledný stav.
Ve stavební praxi se rovinnost průmyslové podlahy posuzuje ve dvou rovinách: místní rovinnost (odchylka na krátkých vzdálenostech, kritická pro pojezd VZV) a celková nivelita (výškové rozdíly v celé ploše haly, kritické pro regálové systémy a odvodnění).
Jak se rovinnost měří — metoda dle ČSN 74 4505
Rovinnost podlahy se dle ČSN 74 4505:2025 (článek 7.4) měří dvoumetrovou měrnou latí (hliníková nebo ocelová, certifikovaná přesnost). Na oba konce latě se vkládají distanční podložky o výšce 20 mm a ploše 10 × 10 mm — lať tak leží na podložkách, nikoli přímo na podlaze. Měrnou latí se pak odečítá maximální mezera mezi spodní hranou latě a povrchem podlahy.
Postup měření:
Lať se přikládá ve dvou navzájem kolmých směrech (podélně i příčně)
Měření se provádí systematicky v síti bodů po celé ploše — min. 5 měření na každých 100 m²
Zaznamenává se maximální naměřená hodnota (nikoliv průměr)
Výsledek se porovná s přípustnou odchylkou dle požadované třídy
Kromě latě se pro celkovou nivelitu haly používají digitální nivelační přístroje nebo laserové skenery, které generují 3D model povrchu s barevnou mapou výškových odchylek. Tato metoda je standardem u hal s VNA (Very Narrow Aisle) vozíky, kde ruční měření latí nestačí.
Tolerance dle ČSN 74 4505:2025 — přehled tříd
ČSN 74 4505 "Podlahy — Společná ustanovení" je klíčová česká norma pro podlahové konstrukce. Aktuální verze ČSN 74 4505:2025 je platná od 1. července 2025 a nahrazuje předchozí vydání. Norma definuje požadavky na rovinnost, přídržnost, vlhkost i skluznout podlah napříč všemi typy staveb.
Pro rovinnost norma stanovuje třídy tolerance rovinnosti (TR), přičemž každá třída udává maximální přípustnou odchylku pod 2m měrnou latí:
Třída tolerance | Max. odchylka (2m lať) | Typické použití |
|---|---|---|
TR 1 — přesné provedení | ≤ 2 mm | Průmyslové podlahy s VZV, VNA sklady, sportovní haly |
TR 2 — zvýšené nároky | ≤ 4 mm | Logistická centra, výrobní haly, autoservisy |
TR 3 — standardní | ≤ 8 mm | Obecné průmyslové a komerční podlahy |
TR 4 — snížené nároky | ≤ 15 mm | Podkladní vrstvy, hrubé stavební podlahy |
Pro průmyslové podlahy s pojezdem VZV je minimálním požadavkem třída TR 2 (≤ 4 mm). Pryskyřičné podlahy (epoxid, PU) realizované Corebase standardně dosahují třídy TR 1 (≤ 2 mm) — lité stěrky se samovolně nivelují a dosahují výrazně lepší rovinnosti než holý beton.
**Pozor:** Norma rozlišuje požadavky na podkladní beton (substrát) a na finální nášlapnou vrstvu zvlášť. Epoxidová litá stěrka dokáže vyrovnat drobné nerovnosti podkladu, ale nenahrazuje hrubou nivelaci betonu, pokud odchylka přesahuje ~5 mm.
ČSN EN 15620 — zvláštní požadavky pro VNA sklady
ČSN EN 15620 "Ocelové statické skladovací systémy — Nastavitelné policové regálové systémy — Tolerance, deformace a vůle" platí pro sklady s vysokozdvižnými vozíky s úzkým uličním prostorem (VNA — Very Narrow Aisle), kde se vozík pohybuje po definované trase v uličce s minimálními vůlemi.
Tyto systémy jsou extrémně citlivé na rovinnost — stožár VNA vozíku ve výšce 10 m zesiluje nerovnosti podlah. Odchylka 2 mm na podlaze se v regálovém výšce projeví jako silný výkyv, což ohrožuje stabilitu palety nebo celého regálového sloupce.
Požadavky dle ČSN EN 15620 pro VNA podlahy:
Místní rovinnost v uličce (Face): max. 3 mm odchylka na délce 300 mm
Celková nivelita uličky: výškový rozdíl max. 25 mm na celé délce uličky
Příčná nivelita: max. 1,5 mm na šířce 100 mm
Měření se provádí speciálním profileremetrem nebo laserovým skenerem — ruční lať nestačí
Splnění těchto požadavků prakticky vylučuje standardní litý beton bez povrchové úpravy. Pro VNA haly realizujeme epoxidové nebo PU broušené stěrky s výslednou rovinností ≤ 2 mm na 2 m (TR 1), doplněné laserovým měřením celé plochy uličky.
Proč rovinnost rozhoduje o životnosti podlahy i VZV
Nedodržení tolerancí rovinnosti má přímé technické a ekonomické důsledky. Nepohybujeme se v abstraktní normové kategorii — každý milimetr navíc znamená konkrétní ráz při přejezdu VZV.
**Vliv na pojezdovou techniku:** Vysokozdvižné vozíky mají tvrdá polyuretanová, vulkollanová nebo kola bez tlumení. Každý přejezd přes nerovnost generuje dynamický náraz do celého podvozku, stožáru, hydrauliky i elektroniky. Výzkum Metzger McGuire ukázal, že nerovnost 2 mm způsobuje ráz odpovídající nárazu auta do obrubníku rychlostí 30 km/h. Výsledek: předčasné opotřebení ložisek, kratší životnost baterií, vyšší spotřeba energie.
**Vliv na regálové systémy:** Nerovná podlaha způsobuje nerovnoměrné zatížení patek regálů. Odchylka 10 mm pod paticí 6 m regálu vytváří ohybový moment, který snižuje nosnost systému oproti projektové hodnotě. Výrobci regálů (Dexion, SSI Schäfer, Mecalux) podmínují platnost garance splněním tolerance dle ČSN EN 15620.
**Vliv na nášlapnou vrstvu:** Podlaha s velkými místními nerovnostmi vytváří tenká a silná místa v pryskyřičné stěrce — a tenká místa se pod dynamickým zatížením dělaminují jako první. Správná rovinnost podkladu je proto předpokladem, ne doplňkem, pro životnost epoxidové podlahy.
Co dělat, když podlaha normu nesplňuje:

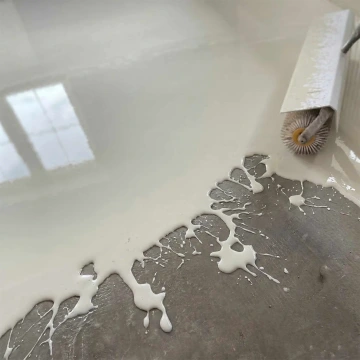

Odchylky do 5 mm: samoniveační epoxidová nebo cementová stěrka (vyrovnání bez bouracích prací)
Odchylky 5–15 mm: frézování + samonivelační potěr nebo tixotropní malta R4
Odchylky nad 15 mm: frézování nebo odbourání a nová betonáž v postižených úsecích
VNA uličky mimo toleranci ČSN EN 15620: diamantové broušení + přesné laserové naměření
Nejčastější otázky
ČSN 74 4505:2025 (Podlahy — Společná ustanovení) definuje tolerance rovinnosti ve třídách TR 1 až TR 4, měřené dvoumetrovou měrnou latí s 20mm distančními podložkami dle článku 7.4. Pro průmyslové podlahy s pojezdem VZV je minimálním požadavkem TR 2 (max. 4 mm pod 2m latí), pro přesné provozy TR 1 (max. 2 mm).
Přiložte dvoumetrovou hliníkovou lať s 20mm distančními podložkami na obou koncích. Největší naměřená mezera mezi latí a povrchem podlahy je výsledná odchylka rovinnosti. Měření provádějte v podélném i příčném směru, min. 5 měření na 100 m². Pro VNA sklady je vyžadováno laserové skenování celé plochy.
Standardní VZV (čelní vozíky, retrak): třída TR 2 dle ČSN 74 4505 — max. 4 mm pod 2m latí. VNA vozíky v úzkochodých skladech: třída TR 1 (max. 2 mm) plus splnění ČSN EN 15620 — místní rovinnost v uličce max. 3 mm na 300 mm délce. Nesplnění těchto hodnot může být důvodem k propadnutí certifikace bezpečnosti regálového systému.
Proveďte systematické měření dvoumetrovou latí v síti bodů po celé ploše — minimálně 5 měření na 100 m² ve dvou kolmých směrech. Zaznamenejte maximální naměřenou odchylku a porovnejte s tabulkou tříd dle ČSN 74 4505:2025. Pro haly s VNA nebo automatizovanými systémy si objednejte laserové skenování s výstupem jako barevná mapa povrchu.
Ano, ale v omezeném rozsahu. Litá samonivelační epoxidová nebo PU stěrka tloušťky 2–5 mm vyrovná místní odchylky do přibližně 3–5 mm. Pro větší nerovnosti je nutná předchozí hrubá nivelace cementovým samonivelačním potěrem nebo tixotropní maltou R4. Pryskyřičná stěrka pak tvoří finální přesný povrch s rovinností TR 1 (≤ 2 mm).
