Sanace dilatačních spár v průmyslových podlahách — zálivky a profily
16 min.
Sanace dilatačních spár v průmyslové podlaze zahrnuje tři hlavní systémy: zálivkové pružné hmoty (PU, polyurea), sinusové kovové profily a kompozitní profily.
Jeden z nejslábších článků podlahy: Proč řada poruch vzniká právě v oblasti spár
Sanace dilatačních spár v průmyslové podlaze je jednou z klíčových oblastí — zahrnuje pět skupin materiálů: epoxidové plastbetony pro tuhé vyplnění stabilizovaných spár, cementové reprofilační malty třídy R4 pro obnovu poškozených hran, MMA plastbetony pro opravy za provozu, kompozitní sinusové profily a tekuté spáry pro bezotřesový přejezd VZV. PU zálivky a polyurea doplňují soupis pro méně zatížené aplikace. Klíčový parametr při výběru je pohybová aktivita spáry — tuhý materiál v aktivní spáře praskne, příliš měkký v intenzivním provozu se vydrolí. Volba systému se řídí normami ČSN EN 1504-3 (opravné malty) a ČSN EN 15651-4 (zálivkové hmoty pro podlahy).
Diagnostika - aktivní vs. stabilizovaná spára
Pohybová aktivita spáry rozděluje všechny sanační systémy do dvou větví. Stabilizovaná spára nemá měřitelný sezónní pohyb — beton dosáhl rovnovážného stavu, teploty jsou vyrovnané a spára slouží jen jako konstrukční detail. Aktivní spára se sezónně nebo denně otevírá a zavírá v reakci na teplotní dilataci nebo smrštění. Tento pohyb je typický pro nevytápěné haly, chladicí sklady a objekty s výraznými teplotními výkyvy.
Spolehlivé určení aktivity vyžaduje měření pohybu v čase. Kovový tell-tale monitor nebo digitální trhlinový měřič se přilepí přes spáru a odečítá se změna šířky v závislosti na denní a sezónní teplotě. Průmyslovým standardem pro zatřídění zálivkových hmot je přípustný pohyb max. 25 % šířky spáry — tato hodnota vychází z klasifikace dle ČSN EN 15651-4. Zaznamenaný pohyb se porovná s touto hodnotou.
Stav hran betonu je druhý diagnostický parametr. Vydrolené nebo olamované hrany signalizují předchozí selhání výplně nebo přímé rázové poškození koly VZV. Takové hrany je nutné reprofilovat před aplikací jakéhokoli výplňového systému.
Epoxidový plastbeton — tuhé vyplnění stabilizovaných spár
Epoxidový plastbeton je primárním systémem pro stabilizované dilatační spáry a pracovní spáry, kde je pohyb vyloučen nebo zanedbatelný. Plastbeton — třísložkový kompozit epoxidové pryskyřice plněný frakcí křemičitého písku — vyplní dutinu spáry jako tuhá, pevná výplň a přebírá ochranu hran před rázovým zatížením kol VZV. Právě u hran spáry vzniká při přejezdu kola VZV nejvyšší kontaktní tlak.
Pracovní doba materiálu je přibližně 1 hodina při +20 °C, vytvrzuje bez smrštění přibližně za 8 hodin. Pochůzný stav nastává po minimálně 12 hodinách, plná pevnost po 7 dnech. Prakticky nulové smrštění a vysoká pevnost v tlaku a tahu za ohybu zajistí, že výplň drží v ose spáry bez vzniku trhlin od objemových změn materiálu.
Příprava spáry: Dutina musí být suchá, zbavená degradované výplně a prachu. Hmotnostní vlhkost betonu měřená CM metodou z hloubky min. 20 mm nesmí přesáhnout 4 %. Řez po délce spáry zvýší kotevní plochu a zajistí mechanické ukotvení malty. Primer na bázi epoxidu se nanáší takto připravené spáry — aplikace plastmalty na čerstvý nebo příliš vytvrzený primer způsobí ztrátu mezivrstvé adheze.
Cementové reprofilační malty R4 — obnova hran
Poškozené nebo vydrolené hrany dilatační spáry nelze přetmelit bez předchozí reprofilace. Cementové malty třídy R4 dle ČSN EN 1504-3 jsou certifikovaný systém pro strukturní opravy betonu, který splňuje požadavky na soudržnost, pevnost a kompatibilitu s betonovým podkladem.
Tixotropní cementová malta třídy R4 dosahuje pochůznosti pro lehký provoz za 60 minut a pro těžký pojezd za 120 minut při teplotě +20 °C. Pevnost v tlaku přesahuje 25 N/mm² po 2 hodinách a 85 N/mm² po 28 dnech. Průmyslovým standardem pro opravy poškozených hran dilatačních spár je malta třídy R4 — splňuje strukturní i adhezní požadavky ČSN EN 1504-3. Tloušťka opravy: 10–100 mm jako opravná malta, 25–150 mm jako podlévací malta. Teplota aplikace: podklad 0 °C až +30 °C, prostředí -5 °C až +35 °C.
Pro tekuté nanášení a samonivelaci existují samonivelační varianty R4 se stejnou pevnostní třídou. Oba typy vyžadují adhezní můstek nebo zhrubení povrchu frézováním — reprofilace bez přípravy povrchu selhává ztrátou přídržnosti.
Postup: Vydrolený beton se seká nebo frézuje do hloubky zdravého materiálu. Okraje opravy se proříznou kolmo (90°), aby reprofilace nepůsobila jako klín. Podklad se navlhčí (nikoli napustí stojící vodou) a maltuje se adhezním nátěrem nebo se malta aplikuje bezprostředně na navlhčený beton. Po dosažení pevnosti (min. 120 minut) se provede prořez a výplň spáry zvoleným systémem.
MMA malta — oprava bez přerušení provozu
Methylmethakrylátové (MMA) malty jsou volbou pro provozy, kde není možné zastavit pojezd na dobu delší než jednu hodinu. Vytvrzování MMA probíhá radikálovou polymerací, která je aktivní i při teplotách hluboko pod bodem mrazu — fyzikálním limitem MMA je aplikovatelnost od -30 °C, což z nich dělá prakticky jedinou volbu pro sanaci v mrazírnách a chladírnách bez přerušení chlazení.
Pochůzný stav nastává přibližně 1 hodinu po aplikaci při teplotě +20 °C. Plná zatížitelnost VZV závisí na teplotě — při +10 °C se vytvrzování prodlužuje přibližně dvakrát. Fyzikální podmínka aplikace MMA je shodná s epoxidy: teplota podkladu musí být min. +3 °C nad rosným bodem — jinak kondenzát blokuje radikálovou polymeraci a malta nepolymerizuje správně. Na rozdíl od epoxidu nevyžaduje MMA malta při opravě existující MMA podlahy broušení — „intercoat adhesion" umožňuje chemické spojení nové vrstvy s původní maltou.
Nevýhody: Silný charakteristický zápach (styrenový) vyžaduje intenzivní větrání po celou dobu aplikace. Materiálové náklady jsou výrazně vyšší než u cementových malt R4. MMA maltou nelze opravit aktivní spáru bez reprofilace hran — pro aktivní spáry je nutná kombinace MMA reprofilace + zálivka nebo profil.

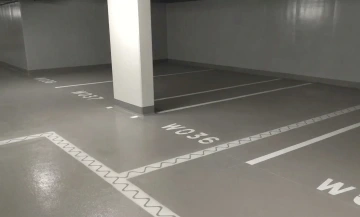

Kompozitní sinusové profily pro aktivní spáry
Sinusové kompozitní profily jsou systémem volby pro aktivní dilatační spáry v intenzivně využívaných průmyslových halách. Jejich tvar — sinusová vlna kopírující přechod kola — eliminuje nárazové zatížení hran při přejezdu VZV. Kolo vozíku je v každém okamžiku v kontaktu s povrchem profilu; konvenční plochá spára naopak způsobuje opakované rázové zatížení, které je z hlediska poškození ložisek srovnatelné s nájezdem na obrubník.
Rychlá varianta CFRP profilu umožňuje zprovoznění za 2–6 hodin dle podmínek aplikace. Sinusový povrch je přebrusitelný do roviny s okolní podlahou. Vodotěsná verze je certifikována pro provozy s přísnými hygienickými požadavky nebo hrozí-li kontaminace podloží. Pohyb spáry: typicky -5/+20 mm.
Standardní varianta CFRP profilu má sinusový povrch s vysokou mechanickou odolností, zprovoznění 3–12 hodin dle podmínek. Vhodná pro normální až středně těžké zatížení ve skladovacích a výrobních halách.
Oba typy nahrazují funkci přenosu zatížení bez nutnosti vnitřních ocelových trnů — důležité při sanaci spár, kde jsou původní trny poškozené nebo blokované. Instalaci provádí certifikovaný partner; špatné výškové osazení způsobuje výstupek nad úrovní podlahy a selhání systému.
Koeficient teplotní roztažnosti karbonového kompozitu je blízký betonu, takže profil neindukuje do podkladu teplotní napětí. Chemická odolnost obou systémů je vysoká.
Tekutá spára — bezotřesový přejezd
Tekutá spára je perfektní alternativou k běžným řešením spár u přechodů mezi halami, u nakládacích ramp nebo ve skladech s vysokými regály. Materiál je na bázi plastu a je plně brousitelný. V důsledku výškově přesného přidělání na každý stávající podklad je možné přes ni přejíždět zcela bez otřesů, čímž na povrchu nevznikají žádné hrany, trhliny ani spárovací drážky.
Hlavní výhody a parametry:
Bezotřesový přejezd: Lze přes ni přejíždět bez otřesů, což je ideální pro VZV a transportní systémy bez řidičů. Splňuje přísné požadavky na rovinnost podle norem DIN 15185 a směrnice VDMA pro sklady s vysokými regály a úzkými uličkami.
Extrémní rychlost a kompatibilita: Systém si získává zákazníky extrémně krátkou dobou montáže a schnutí a je kompatibilní prakticky s každým podkladem.
Odolnost a hygiena: Materiál je absolutně vodotěsný, vysoce odolný proti chemikáliím, opotřebení a je 100% bez choroboplodných zárodků (ideální pro potravinářské a hygienické provozy).
Bezúdržbovost: Je trvale bezúdržbový, čímž údržba spár a náklady v souvislosti s nimi a s opotřebením vozidel (pneumatiky) patří do minulosti. Lze použít i v protipožárních prostorách.
PU zálivky a polyurea
PU zálivky jsou vhodné pro méně zatížené aktivní spáry, kde pohyb nepřesahuje přípustnou hodnotu zálivkového systému. Semi-rigidní dvousložkové PU zálivky (tvrdost Shore D 50–70) poskytují kompromis mezi ochranou hran a schopností absorbovat malý pohyb spáry. Pro intenzivní přejezdy VZV s těžkými koly jsou nahrazeny kompozitními profily.
Fyzikální limit PU zálivek — vlhkost a vypěnění: Polyuretan reaguje s vodou chemicky. Aplikace PU zálivky na mokrý nebo vlhký beton spustí nežádoucí boční reakci — tmel vypění, ztrácí pevnost a soudržnost. Výsledkem je houbovitá struktura bez adheze k podkladu. Hmotnostní vlhkost betonu měřená CM metodou z hloubky min. 20 mm nesmí překročit 4 % — toto je kritická podmínka, která předchází falešnému zatvrdnutí bez funkční pevnosti.
Semi-rigidní rychlá varianta (dvousložkový PU tmel, Shore D 50–70) je pochůzná po 45 minutách a plně zatížitelná vozidly po 3 hodinách — vhodná pro aplikace s krátkým výlukovým oknem. Materiál lze seříznout do roviny s podlahou krátce po aplikaci, bez nutnosti broušení.
Standardní PU zálivka (jednočásová zálivka, přípustný pohyb max. 25 % šířky spáry dle ČSN EN 15651-4) je vhodná pro méně zatížené aktivní spáry s dostatečnou dobou výluky.
Kritický detail — podkladní provazec: Zálivka nesmí adhezovat ke dnu spáry. Tříbodová adheze (obě boční stěny + dno) brání pohybu a zálivka praskne. Pěnový podkladní provazec se vkládá jako první a nastaví hloubku zálivky na doporučený poměr šířka:hloubka ≈ 2:1. Zálivka správně adhezuje pouze na boční stěny.
Polyurea se aplikuje strojně, vytvrzuje v řádu sekund až minut a je vhodná pro rozsáhlé plochy spár s krátkými provozními přestávkami. Technologie vyžaduje specializované vybavení.
Srovnání systémů — fyzikální limity a časy zprovoznění
Centrální RAG tabulka pro výběr systému. Časy platí při teplotě +20 °C a teplotě podkladu min. +3 °C nad rosným bodem.
Systém | Pochůznost (+20 °C) | Plné zatížení VZV (+20 °C) | Min. teplota aplikace | Max. vlhkost betonu (CM) | Rosný bod |
|---|---|---|---|---|---|
Epoxidový plastbeton | 8–12 h | 7 dní | +10 °C | max. 4 % | +3 °C nad r.b. |
Cementová malta R4 (ČSN EN 1504-3) | 60 min (lehký) / 120 min (těžký) | 28 dní | -5 °C (prostředí) | vlhký podklad | nevyžaduje |
MMA plastbeton | 1 h | 2–4 h | -30 °C | bez omezení | +3 °C nad r.b. |
PU zálivka semi-rigidní (Shore D 50–70) | 45 min | 3 h | +5 °C | max. 4 % | +3 °C nad r.b. |
PU zálivka standard (pohyb max. 25 % šířky) | 24 h | 7 dní | +5 °C | max. 4 % | +3 °C nad r.b. |
Kompozitní profil CFRP (rychlý) | 2–6 h | 2–6 h | dle lepidla | bez omezení | dle lepidla |
Kompozitní profil CFRP (standard) | 3–12 h | 3–12 h | dle lepidla | bez omezení | dle lepidla |
Fyzikální pravidlo: Každý systém na bázi pryskyřice (epoxid, MMA, PU) vyžaduje aplikaci min. +3 °C nad rosným bodem — kondenzace v pórech betonu blokuje adhezi nebo polymeraci. Cementové malty R4 tuto podmínku nevyžadují a aplikují se na navlhčený podklad.
Nejčastější otázky
Epoxidový plastbeton je tuhý, nízko-pohybový materiál pro stabilizované spáry. PU zálivka je pružný systém pro aktivní spáry — absorbuje pohyb desky, ale je měkčí, citlivá na vlhkost podkladu (max. 4 % CM), a u intenzivního pojezdu se vydroluje rychleji než tvrdá malta nebo profil.
Epoxidový plastbeton dosahuje pochůzného stavu nejdříve po přibližně 8–12 hodinách při +20 °C. Plná pevnost nastává po 7 dnech. Teplota má přímý vliv na kinetiku vytvrzování — každé snížení o 10 °C prodlouží dobu přibližně dvakrát.
Sinusové kompozitní profily CFRP jsou prefabrikované vložky z karbonového kompozitu s vlnitým povrchem. Jsou určeny pro aktivní spáry s intenzivním přejezdem VZV — sinusový tvar eliminuje náraz kola při přejezdu přes spáru. Nejsou vhodné pro spáry s pohybem přesahujícím specifikaci profilu — typicky -5/+20 mm dle varianty. Zprovoznění: rychlá varianta 2–6 hodin, standardní varianta 3–12 hodin.
MMA malta je lepší volbou při třech podmínkách: podlaha musí být zprovozněna do 1–2 hodin, teplota podkladu je pod +10 °C (kde epoxid nelze aplikovat), nebo jde o sanaci v mrazírně či chladírně bez přerušení chlazení. MMA vytvrzuje při teplotách od -30 °C, zatímco epoxid vyžaduje min. +10 °C.
Podkladní provazec je pěnová vložka vkládaná na dno spáry před aplikací zálivky. Zabraňuje adhezi zálivky ke dnu spáry — bez provazce zálivka adhezuje ke všem třem plochám (obě stěny + dno) a při pohybu praskne. Správně provedená zálivka adhezuje pouze na boční stěny. Provazec zároveň nastaví hloubku zálivky na doporučený poměr šířka:hloubka ≈ 2:1.
